砂輪線速度35m/s,高效率,表面處理效果好
液壓驅動的砂輪/導輪修整裝置,移動平順,修正精度高
機體由高品質米漢納鐵鑄件制成,經自然時效處理,具有高剛性,不易變形

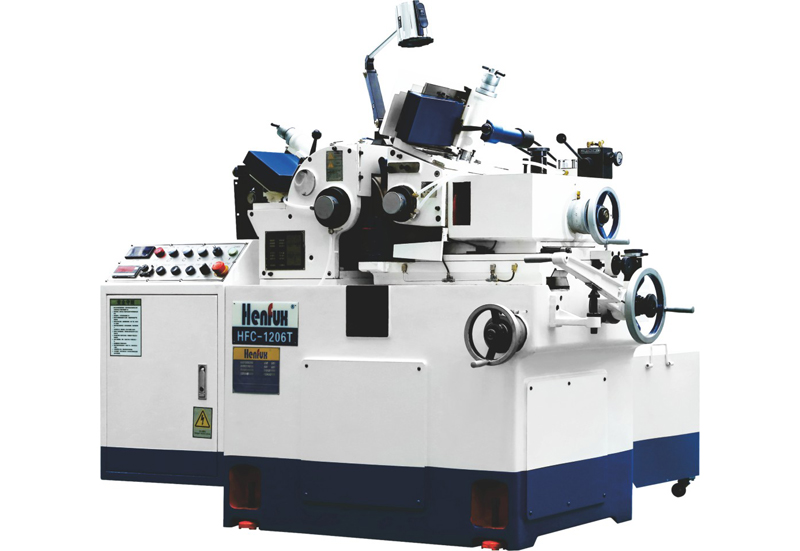

經濟型無心磨床
機型 | HFC-1206T | HFC-1808T | HFC-1810T | HFC-1812T |
標準工作臺直徑 | φ1~φ35mm | φ1~φ50mm | φ1~φ50mm | φ1~φ50mm |
特別工作臺直徑 | φ30~φ60mm | φ40~φ100mm | φ40~φ100mm | φ40~φ100mm |
研磨砂輪尺寸(外徑X寬X內徑) | φ305×150×φ120 | φ455×205×φ228.6 | φ455×255×φ228.6 | φ455×305×φ228.6 |
調整輪尺寸(外徑X寬X內徑) | φ205×150×φ90 | φ255×205×φ111.2 | φ255×255×φ111.2 | φ255×305×φ111.2 |
主軸形式 | 動壓型 | 動壓型 | 動壓型 | 動壓型 |
主軸旋轉精度 | <0.002mm | <0.002mm | <0.002mm | <0.002mm |
導輪傳動方式 | 鏈傳動 | 鏈傳動 | 鏈傳動 | 鏈傳動 |
供油壓力 | 5-10kg/c㎡ | 5-10kg/c㎡ | 5-10kg/c㎡ | 5-10kg/c㎡ |
研磨砂輪轉速 | 1950 r.p.m | 1520 r.p.m | 1520 r.p.m | 1520 r.p.m |
調整輪轉速 | (1-300) r.p.m | (1-300) r.p.m | (1-300) r.p.m | (1-300) r.p.m |
砂輪驅動馬達 | 7.5HP(5.5kw) AC380V/50Hz | 15HP(11kw) AC380V/50Hz | 15HP(11kw) AC380V/50Hz | 20HP(15kw) AC380V/50Hz |
調整輪驅動馬達 | 2.6HP(2kw) AC200V/50Hz | 4HP(3kw) AC200V/50Hz | 4HP(3kw) AC200V/50Hz | 4HP(3kw) AC200V/50Hz |
油壓驅動馬達 | 1HP(0.75kw) AC380V/50Hz | 1HP(0.75kw) AC380V/50Hz | 1HP(0.75kw) AC380V/50Hz | 1HP(0.75kw) AC380V/50Hz |
冷卻驅動馬達 | 1/8HP(90W) AC380V/50Hz | 1/4HP(180W) AC380V/50Hz | 1/4HP(180W) AC380V/50Hz | 1/4HP(180W) AC380V/50Hz |
調整輪進給手輪 | 3.5mm/rotation 0.02mm/graduation | 3.5mm/rotation 0.05mm/graduation | 3.5mm/rotation 0.05mm/graduation | 3.5mm/rotation 0.05mm/graduation |
調整輪微調手輪 | / | 0.1mm/rotation 0.001mm/graduation | 0.1mm/rotation 0.001mm/graduation | 0.1mm/rotation 0.001mm/graduation |
工作臺進給手輪 | 7mm/rotation 0.05mm/graduation | 9mm/rotation 0.10mm/graduation | 9mm/rotation 0.10mm/graduation | 9mm/rotation 0.10mm/graduation |
工作臺微調手輪 | 0.2mm/rotation 0.001mm/graduation | 0.2mm/rotation 0.001mm/graduation | 0.2mm/rotation 0.001mm/graduation | 0.2mm/rotation 0.001mm/graduation |
修整進給手輪 | 1.5mm/rotation 0.01mm/graduation | 2mm/rotation 0.01mm/graduation | 2mm/rotation 0.01mm/graduation | 2mm/rotation 0.01mm/graduation |
調整傾斜角度 | +5°~-3° | +6°~-5° | +6°~-5° | +6°~-5° |
調整輪旋轉角度 | ±5° | ±6° | ±6° | ±6° |
機器尺寸(長X寬X高) | 1800×1400×1450mm | 2350×1960×1550mm | 2350×1960×1550mm | 2350×1960×1550mm |
裝箱尺寸(長X寬X高) | 2000×1700×1700mm | 2400×2000×1800mm | 2400×2000×1800mm | 2400×2000×1800mm |
機器重量 | 1770kg | 2850kg | 2950kg | 3050kg |
裝箱重量 | 1920kg | 3005kg | 3150kg | 3250kg |
