基本規格參數
| 型號/規格 | 單位 | Mm |
| 可夾持工件直徑 | mm | PST-03 |
| 研磨直徑范圍 | mm | ∅3-∅25 |
| X軸行程 | mm | ∅0.2-∅25 |
| Y軸行程 | mm | 300 |
| 進給 | ||
| X、Y軸進給伺服馬達 | W | 850 |
| Y軸手輪每刻度 | mm | 0.001 |
| X、Y軸進給方式 | - | 自動 |
| X、Y軸床臺速度 | m/min | 0-4 |
| X、Y軸最小進給單位 | Mm | 0.001 |
| 工作主軸頭 | ||
| 工作主軸轉速（無段變速） | rpm | 0-800 |
| 工作主軸伺服馬達 | W |
750
|
| 砂輪主軸頭 | ||
| 砂輪主軸轉速（無段變速） | rpm | 0-6000 |
| 砂輪主軸馬達 | HP | 4.5 |
| 送收料裝置 | ||
| 收料規格 | mm | min∅3，Max∅12 |
| 送料長度 | mm | L30-L120 |
| 料槽容量 | pcs | ∅4，450/∅6，300 |
| 機械尺寸（長*寬*高） | mm | 1850*1450*1700 |
| 機械重量（約） | Kg | 1500 |

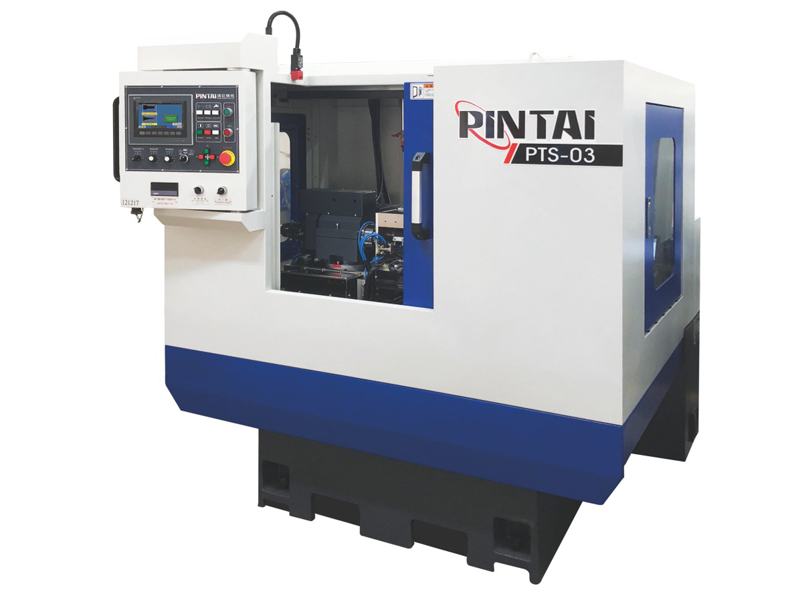

PTS-03
| 標準配件 | 夾爪(小) | 砂輪法蘭本體加長∅31.75(含螺母、墊片) | 自動打油潤滑裝置 |
| MPG手輪 | SCHAUBLIN W25筒夾∅4、∅6各1只 | 料槽滾筒(專利品)∅4 | |
| 臺制筒夾座 | 專利滾筒式送收料系統(簡易型) | 料槽滾筒(專利品)∅6 | |
| 全罩式護罩 | 基礎墊塊和水平調整螺絲 | ||
| 前端量測裝置 | 工具箱及其配件 | ||
| 工作燈和警示燈 | (六角扳手x1組、開口扳手x3、梅開板手x1、 | ||
| 彩色人機觸控?zé)赡?/td> | 砂輪拆卸板手x1、筒夾拆卸板手x1) |
| 特殊配件 | 料槽滾筒∅8、∅10 | 氣壓迴轉缸式夾持 | 滅火器 |
| 料槽滾筒∅12、 ∅16 | NANN高精度夾頭及筒夾 | 油霧回收機 | |
| 料槽滾筒∅3、∅20 |
