功能

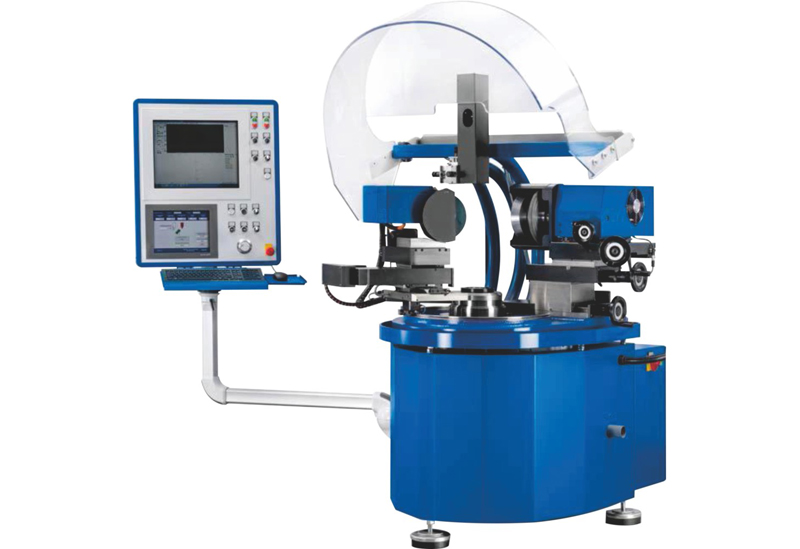

AR17修整機是一種緊湊型,手動或半自動操作的精密機器,用最前沿的技術修整和仿形金剛石和CBN砂 輪。由于ERO公司在砂輪修整和成型領域擁有數十年的經驗,因此我們與客戶一起不斷開發和改進。
新的AR17修整機具有許多配置選項,可以根據您的需求進行定制。新型AR17的設計用于快速簡便的金
剛石和CBN砂輪修整和成型,即使在高要求的應用領域中也是如此。
在標準版本中,可以加工最大直徑為350mm的工件砂輪和直徑150 mm的砂輪組。當然AR17也可以滿足 您想要的直徑。
通過工具修整裝置的擺軸,其最大旋轉角度為±95,可以靈活地適應各種凹面,凸面,直角以及組合面。
不僅如此,在結合了全新的修整軟件后,這些未富的功能夠更加簡單地使用。
使用這款新型AR17,能使您的砂輪修整和仿形簡潔,高效和精確地集成到您的生產中。
標準設計
光學相機
所有電機軸上都采用了伺服電機技術(無級可調)
控制面板上的電子手輪,便于操作所有電機軸
19寸觸摸屏,用于觀察修整過程以及使用測量和配置選項功能(包括顯示非常精細的輪廓)
12寸觸摸屏, 用于控制X, Y和Z軸(擺軸)
操作軟件可以支持多樣的操作模式, 例如各種輪廓的標準修整, 砂輪組修整或帶電動擺軸的倒圓修整
用于支撐主軸的燕尾滑動導軌結構上非常穩固,并具有減振效果,以及帶有夾緊和錐形導軌
可通過集成的VPN可以進行遠程訪問(例如,可以使用在遠程維護)
基本規格參數
單個砂輪,最大尺寸 | 直徑x寬度(毫米) | φ80至φ350×20 |
砂輪組,最大尺寸 | 直徑x寬度(毫米) | φ80至φ150×150 |
修整工藝 | 干磨 | √ |
進給 | 電機驅動 | √ |
最長進給 | (毫米) | 70 |
吸塵 | 吸塵裝置位于擺軸的中心點 | √ |
在控制面板上開啟吸塵 | √ | |
安全罩 | 翻蓋式安全罩保證了工作區域的安全 | √ |
金剛石/CBN磨削軸 | 直徑(毫米) | φ80(φ100可選) |
主軸接口 | HSK 50 E | √ |
搭配主軸HSK 50E接口的適配器 | 根據客戶需要 | 可選 |
主軸轉速,無級可調 | 最高轉速(轉每分鐘) | 3000 |
SIC砂輪最大尺寸 | 直徑x寬度(毫米) | φ200×20 |
SIC磨削軸 | 特殊軸 | √ |
SIC砂輪法蘭盤 | 直徑(毫米) | φ32 |
SIC磨削軸轉速,無級可調 | 最高轉速(轉每分鐘) | 3000 |
SIC砂輪進給量 | 數控 | 可選 |
手動 | √ | |
SIC砂輪夾緊 | 手動控制 | √ |
CCD攝像頭 | √ | |
遠心鏡頭 | √ | |
放大鏡頭 | 根據需要,手動可調 | √ |
光學放大和數字放大 | √ | |
觀察砂輪輪廓 | 在修整時同時進行 | √ |
接入電源 | 3×400伏/50赫茲/N/PE/安全電流:25安培 | √ |
其他接入源 | 可選 | |
機器顏色 | RAL 5005 | √ |
其他機器顏色 | 可選 | |
重量 | (公斤) | 大約1000 |
尺寸 | 長寬高(毫米) | 1550×2400×2200 |
IPC控制 | √ | |
絕對尺度 | 應用于主軸和擺軸上 | √ |
砂輪檢測,可選 | 可選 | |
HSK主軸的跳動公差 | (微米) | ≤2 |
擺軸 | 手動 | 可選 |
數控 | √ | |
最大擺角(度) | +/-95° | |
最大側凹 | 5° | |
特殊功能 | 在狹小的空間內,可以通過在砂輪組之間穿孔進行修整 | √ |
