基本規格參數

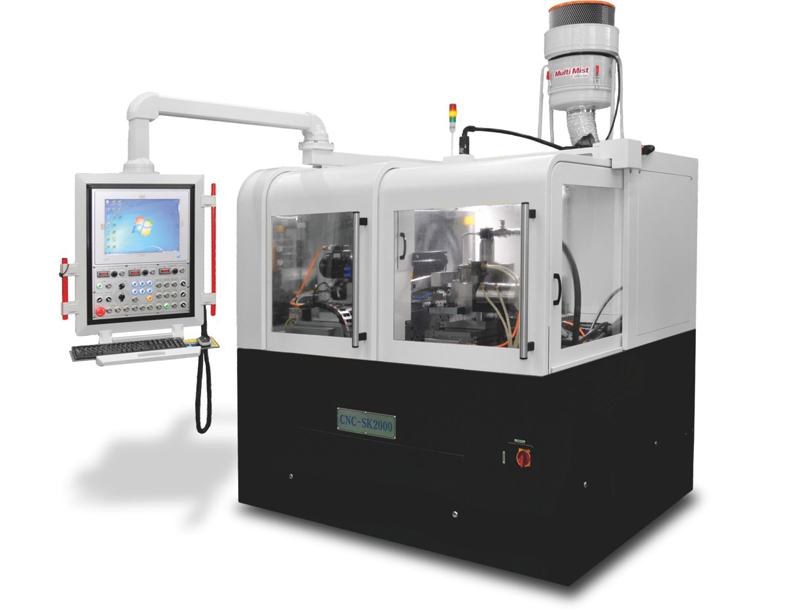

| 型號名 | CNC-SK2000 | |
| 制造商 | 仁谷產業株式會社 | |
| 原產地 | 韓國 | |
| 切削范圍 | 外徑 | φ0.025mm~φ16mm |
| Shank | φ1.0mm~16mm | |
| 夾頭Collet | SCHAUBLIN W20 | |
| 長度 | 最大 330mm | |
| 自動加載 | shank | φ1.0mm~16mm |
| 全長 | 30mm~150mm | |
| 手動加載 | shank | φ1.0mm~20mm |
| 全長 | 30mm~300mm | |
| 液壓要素 | 油罐 | 10公升（2.6 US Gal.) |
| 油壓 | 12 Bars(174 Psi.) | |
| 精度 | 同心度 | 0.002mm以下 |
| 外徑公差 | 0.002mm以下 | |
| 尺寸 | 寬 | 1800mm |
| 長 | 2000mm | |
| 高 | 2000mm | |
| 控制部分 | Fanuc CNC 0iT、Panel PC | |
| 編程 | 自主開發 Sharp Grinding | |
| CNC 4軸 | Y/Z/X/V 軸切削部 | |
| CNC 2軸 | U/W 機器人部 | |
| Z軸 | 移送距離:120mm | |
| 分解能力:0.0001mm | ||
| X軸 | 移送距離:30mm | |
| 分解能力:0.0001mm | ||
| Y軸 | 移送距離:350mm | |
| 分解能力:0.0001mm | ||
| V軸 | 移送距離:22mm | |
| 分解能力:0.0001mm | ||
| 動作部分 | 粗研磨電機 | 8.5Kw(11Hp)、傳送帶動力傳動、內部冷卻 |
| 粗研磨轉軸 | φ100mm(4")、砥石支架 | |
| 精研金剛石 | 鉆石砂輪、φ250mm(10") | |
| 精研磨電機 | 1.4Kw(2Hp)、直接動力傳動、內部冷卻 | |
| 精研磨轉軸 | φ100mm(4")、砥石支架 | |
| 精研金剛石 | 鉆石砂輪、φ150mm(6") | |
| 工作臺 | 0.7Kw(1Hp)、300~3000RPM Adjustable | |
